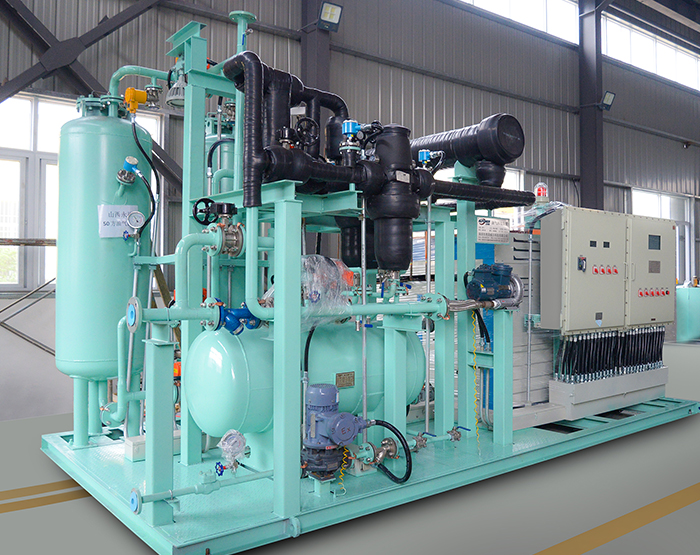

　　一、加油站储罐油气回收装置原理

　　加油站储罐，对于浓度42%的油气，温度为5℃时油气浓度29%;温度为-15℃时油气浓度20%;温度为-20℃时，油气浓度15%。要使油气完全净化需要更低冷凝温度，但是设施成本和运行能耗却要增加好几倍，不符合经济要求。结合运用吸附剂吸附油气的方法，可以大大降低制造成本和运行费用。经过样机及实地试验可使油气排放浓度下降到1-4%。

　　汽油油气进入装置，通过路径长达120余米的集合组装式冷热交换单元进行降温，确保40-500L/min左右流量的油气温度降为-40℃以下，90%以上的油气冷凝液化分离转化为汽油，油气浓度下降到10%以下。剩余的油气进入吸附单元，自上而下流经吸附材料，剩余1-4%的尾气通过出气管排放。回收的汽油从出油管道进入回收容器或地下油罐。

　　二、加油站冷凝式储罐油气回收装置特点

　　1. 低温回收气体不需压缩，更加安全。

　　2. 冷凝和吸附两种处理方法结合运用，组成“冷吸”油气回收净化处理装置，经济效益与环保效益并重。

　　3. 操作弹性大，可实现0-100%范围内操作，特别适用于间断装车情况。

　　4. 整个装置为柜式，占地2平方米，模块化设计制造，整体发运到用户现场，安装简单，易于操作维修。

　　5. 只需将装置进气口与加油站地下汽油罐出气管接通、同时接好回收汽油的回流管线就可以运行使用。

　　6. 采用先进工艺技术设计，自动化仪表控制，关键设备进口，国内配套，造价低。·装置按照加油站安全防爆规范要求设计和安装，电耗不高、维护方便、安全可靠。

　　7. 装置外表及装置内部结构的材料都采用不锈钢板制作，美观大方，且使用寿命可达10年以上。

　　8. 对汽油油气回收利用的效益明显可观。一个每天销售汽油20吨的加油站，只需2年即可收回设备投资。

　　三、加油站储罐油气回收装置技术参数

　　(1)处理能力

　　厂区汽车装车汽油鹤管4台，每批次同时装车鹤管数为2个，以上所有发油台发油泵都以100m2/h计算，参考业主所提供实际发油量数据，本油气回收装置处理能力定为150m2/h。

　　(2)气相油气回收总管参数

　　回收总管公称直径：100mm正常排放量：150Nm2/h排放温度：常温;排放压力：常压。

　　加油站油气回收设备相关问答

　　问题：加油站必须安装油气回收装置依据是什么?

　　答案：加油站油气回收系统检测依据的应该是相关部门出具的国家标准或者行业标准，法律法规不会具体到具体的检测事宜，只是会提一些原则性的要求。各省份会根据情况出台《##省油气回收综合治理工作方案》确定明确的时间进度。

　　问题：加油站油气回收方法有哪些?

　　答案：吸附法油气回收、吸附+冷凝法油气回收

　　问题：加油站油气回收装置放在哪里?

　　答案：加油站油气回收装置都在油罐车与储油槽之输油管及油气回收管连接成的一密闭的油气回收管路的末端。油气回收系统是指在装卸汽油和给车辆加油的过程中，将挥发的汽油油气收集起来，通过吸收、吸附或冷凝等工艺中的一种或两种方法，或减少油气的污染，或使油气从气态转变为液态，重新变为汽油，达到回收利用的目的。

　　问题：加油站油气回收管道属于gc2吗?

　　答案：输送GB50160《石油化工企业设计防火规范》及GBJ16《建筑设计防火规范》中规定的火灾危险性为甲、乙类可燃气体或甲类可燃液体介质且设计压力P<4.0MPa的管道。工业管道为GC2级输送GB50160《石油化工企业设计防火规范》及GBJ16《建筑设计防火规范》中规定的火灾危险性为甲、乙类可燃气体或甲类可燃液体介质且设计压力P≥4.0MPa的管道;此工业管道为GC1级加油站油气回收管道设计压力P<4.0MPa，属于gc2级工业压力管道。

　　问题：加油站必须安装油气回收装置依据是什么?

　　答案：加油站油气回收系统检测依据的应该是相关部门出具的国家标准或者行业标准，法律法规不会具体到具体的检测事宜，只是会提一些原则性的要求。各省份会根据情况出台《##省油气回收综合治理工作方案》确定明确的时间进度。

　　问题：加油站汽油销售量达到多少必须做油气回收?

　　答案：加油站是否进行油气回收改造和加油站汽油销量大小是没有关系的。因为油气是可挥发性有机溶剂(VOC)的一种，其与机动车尾气等污染物发生反应后，就会形成灰霾。加油站、油库油气回收治理是节能减排的重要举措。开展油气回收治理，不但能大量减少可挥发性有机物的排放，有利于空气质量的改善，而且将回收的油气再变为汽油，节约了资源，还可提高加油站和储油库的安全性。

　　问题：中石化加油站用的油气回收系统对环境保护有什么作用呢?

　　答案：中石化加油站现在所使用的油气回收系统是在卸油、储油和加油过程中产生的油气，通过密闭收集、储存起来的系统。收集、储存的油气先进入储罐，再送入油罐汽车的罐内，后运送到储油库集中回收变成汽油。油气回收系统由卸油油气回收系统、汽油密闭储存、加油油气回收系统、在线监测系统和油气排放处理装置组成。通过以上工作原理，可以减少油气挥发，减少对大气污染和降低油品损耗。

　　问题：加油站集中式油气回收泵区域是爆炸危险区域吗?

　　答案：加油站油气回收装置都在油罐车与储油槽之输油管及油气回收管连接成的一密闭的油气回收管路的末端。油气回收系统是指在装卸汽油和给车辆加油的过程中，将挥发的汽油油气收集起来，通过吸收、吸附或冷凝等工艺中的一种或两种方法，或减少油气的污染，或使油气从气态转变为液态，重新变为汽油，达到回收利用的目的。
